Charnière dissimulée 2pcs-left-silver pour boîte électrique zinc

Fiche d'intégration de la quincaillerie industrielle et domestique

Ce composant technique de haute précision correspond à une charnière dissimulée en alliage de zinc, configurée spécifiquement pour un montage sur le côté gauche. Développée pour servir de connecteur de machine fiable ou d'articulation pour boîte électrique, elle remplit les critères d'intégration mécanique les plus stricts en matière de quincaillerie de meubles et d'armoires techniques.

Cinématique par genouillère à charnière d'armoire

Le déplacement angulaire est dicté par un système d'axes intégrés qui maintient l'alignement de la porte hors de l'espace de butée. Cette cinématique particulière permet d'installer l'élément de manière totalement invisible depuis l'extérieur de la structure, protégeant le mécanisme des projections et des poussières abrasives.

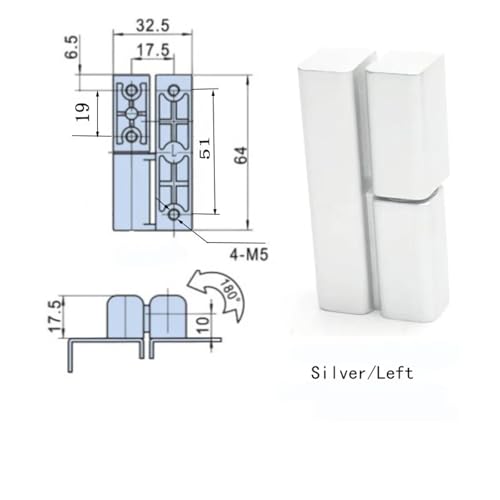

Données dimensionnelles et structurelles

• Matériau : Alliage de zinc ZAMAK sélectionné pour sa coulabilité et sa dureté géométrique.
• Finition de surface : Revêtement argent par bain électrolytique anti-oxydation.
• Orientation cinématique : Left (gauche) uniquement, optimisé pour cinématique inversée.
• Conditionnement unitaire : Ensemble comprenant 2 pièces techniques pour montage complet.

Instructions pour l'assemblage mécanique

1. Usiner le logement oblong dans le chant de la porte selon les cotes de la charnière.
2. Insérer le boîtier en alliage de zinc et réaliser le pré-perçage des points d'ancrage.
3. Fixer solidement à l'aide de vis adaptées à la nature de votre support (métal, bois).
